Filtry wstępne przeznaczone są do pracy w instalacjach chłodniczych, gazowych, paliw ciekłych, rozpuszczalników, olejów, płynów hamulcowych i innych mediów niedziałających nie działające agresywnie w stosunku do materiałów konstrukcyjnych. Filtry służą do oczyszczania czynnika w instalacji z zanieczyszczeń, co zabezpiecza maszyny i aparaty przed zakłóceniem funkcjonowania oraz przedłuża ich trwałość. Wykonane są w układzie przelotowym i kątowym, w odmianie kołnierzowej i bezkołnierzowej.
Wkład siatkowy zbudowany jest ze szkieletu powleczonego siatką stalową, chromoniklową lub inną. Dodatkowo wkład zabezpieczony jest przed korozją przez cynkowanie. Wielkość oczka 0,16 – 1mm, zgodnie z życzeniem klienta.
Występują również filtry wydłużone które różnią się od standardowych wysokością korpusu i długością wkładu filtrującego o 50mm, tym samym powiększona jest powierzchnia filtrowania przy zachowaniu tej samej średnicy DN.
Filtry bezkołnierzowe posiadają króćce z rur o wymiarach wg PN-80/H-74219 oraz w wersji wg DIN 2448 oznaczone dodatkowo literą /D.

Parametry pracy dla FWPb 10-300, FWKb 10-300:
ciśnienie robocze 25 bar, zakres temperatur: – 40ºC / +150ºC.

Parametry pracy dla FWPk 10-300, FWKk 10-300:
ciśnienie robocze: 25 bar, zakres temperatur: – 40ºC / +150ºC.

Czynnik roboczy: amoniak, freony, LPG, powietrze i inne gazy nie działające agresywnie w stosunku do materiałów konstrukcyjnych.

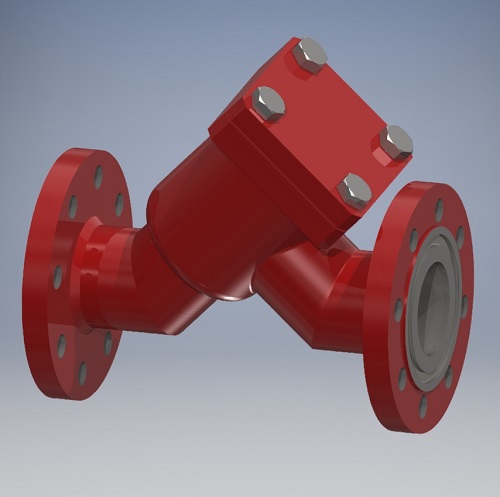

Filtry wstepne FWPk

Filtr wstępny

FWPk

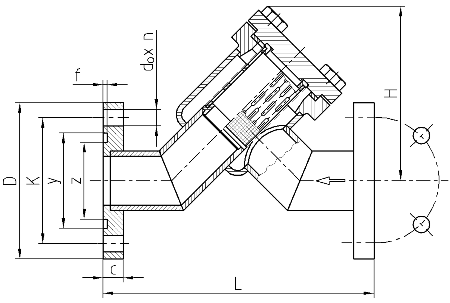

Filtry wstepne FWPk - schemat

Filtr wstępny

FWPk

Filtry wstepne FWPb - przekrój

Filtr wstępny

FWPb

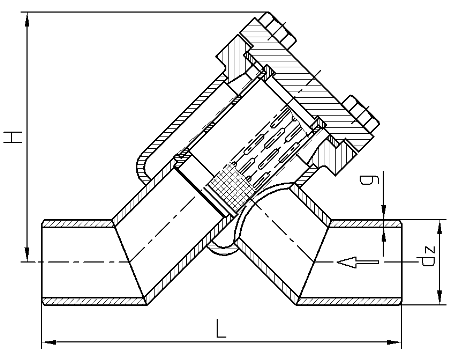

Filtry wstepne FWPb - schemat

Filtr wstępny

FWPb

Filtry wstepne FWKk

Filtr wstępny

FWKk

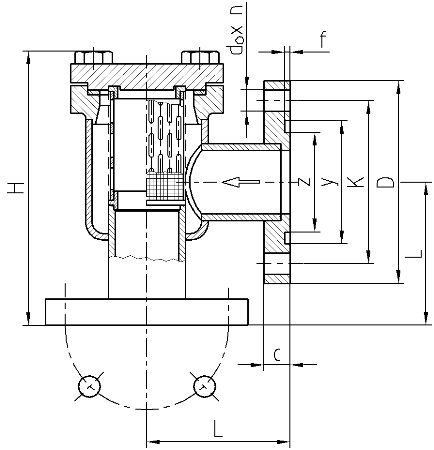

Filtry wstepne FWKk - schemat

Filtr wstępny

FWKk

Filtry wstepne FWKb

Filtr wstępny

FWKb

Filtry wstepne FWKb - schemat

Filtr wstępny

FWKb
