Zawory kulowe

Konstrukcja techniczna zaworów jest rozwiązaniem zapewniającym bezpieczeństwo pracy i ich długoletnią eksploatację. Zawory mają pełen przelot (w stanie otwartym kula nie zaburza przepływu medium), a specjalny system uszczelnienia trzpienia zabezpiecza go jednocześnie przed wypchnięciem. Kula wykonana ze stali kwasoodpornej posiada zabezpieczenie antystatyczne w postaci mosiężnej wkładki lub sprężyny, której zadaniem jest odprowadzenie ładunków elektrostatycznych z kuli na korpus. Uszczelnieniem kuli jest PTFE (teflon). Zawory kulowe mogą pracować w dowolnym położeniu.

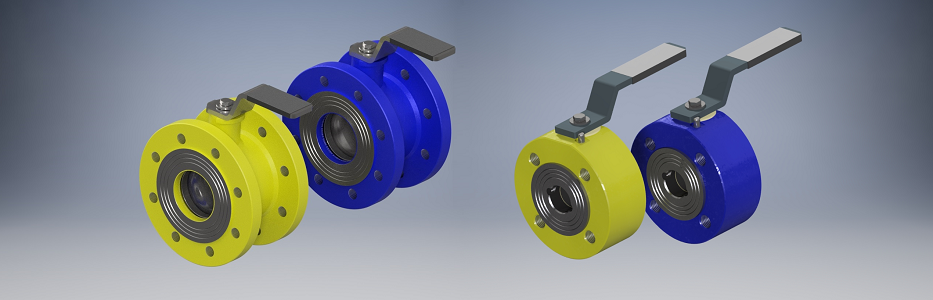

ZK/S – Kula wykonana ze stali kwasoodpornej, a korpus ze stali o podwyższonej wytrzymałości w gatunku P355. Zawór malowany jest na niebiesko lub na żółto w zależności od zastosowania.

Czynnik roboczy: LPG, oleje mineralne i syntetyczne, nafta, gazy palne i niepalne, gazol, etyliny, olej napędowy, smary, rozpuszczalniki, płyny hamulcowe i hydrauliczne, woda, para wodna i inne nie działające agresywnie w stosunku do materiałów konstrukcyjnych.

Parametry pracy dla ZK/S 15-150:

  • Ciśnienie robocze: 25 bar
  • Zakres temperatur: – 40ºC / +200ºC

Zawór ZK/S 100 występuje również w wariancie 16 bar.

ZK/P – Wszystkie części (wraz z korpusem) ze stali kwasoodpornej lub nierdzewnej.

ZK/G – Kula wykonana ze stali kwasoodpornej, a korpus ze stali o podwyższonej wytrzymałości w gatunku P355. Zawory posiadają przyłącza gwintowane. Parametry pracy jak dla ZK/S.

ZK/B – Zawory posiadają przyłącza do wspawania. Parametry pracy jak dla ZK/S.

Czynnik roboczy: woda pitna, płyny spożywcze, roztwory zasad i kwasów, glikol, oleje spożywcze oraz inne jw. Parametry pracy jak dla ZK/S.

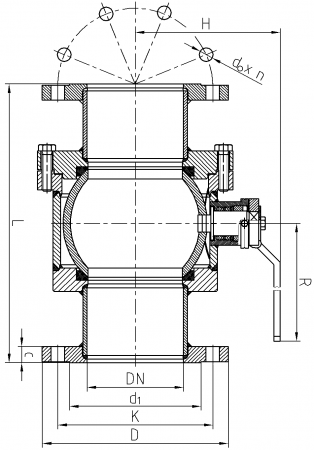

Zawór kulowy ZK-S/125-150 - schemat

Zawór kulowy

ZK-S 125-150

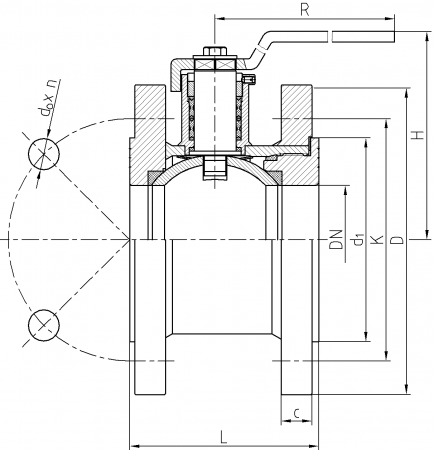

Zawór kulowy ZK-S/40-100 - schemat

Zawór kulowy

ZK-S 40-100

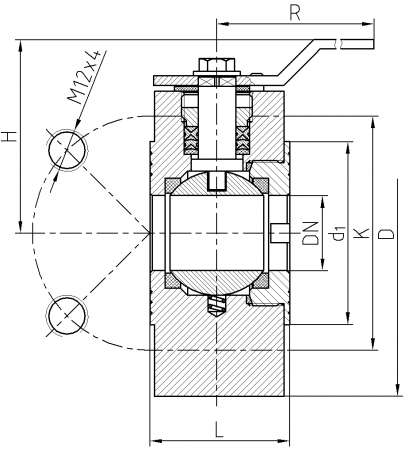

Zawór kulowy ZK-S\10-32- schemat

Zawór kulowy

ZK-S 10-32

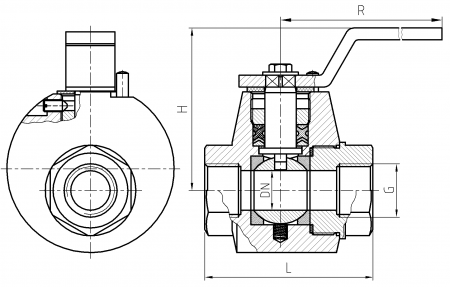

Zawór kulowy ZK-G/15, 20, 25 - schemat

Zawór kulowy

ZK-G 15_20

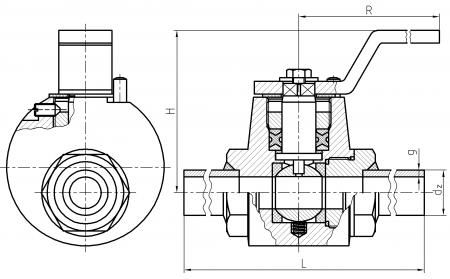

Zawór kulowy ZK-B/15, 20, 25 - schemat

Zawór kulowy

ZK-B 15_20

Pobierz

Katalog - Zawory Kulowe - w formacie PDF

Pobierz
