Zawory odcinające wykonywane są w układzie przelotowym i kątowym w odmianie śrubunkowej, kołnierzowej i bezkołnierzowej. Zawory bezkołnierzowe posiadają króćce z rur o wymiarach wg PN-80/H-74219 oraz w wersji wg DIN 2448 oznaczone dodatkowo literą /D. Różnice wymiarów pokazują tabele. Wszystkie zawory odcinające posiadają wrzeciono nieprzesuwne. Szczelność zaworu w położeniu zamkniętym zapewniają uszczelki P.T.F.E. dociskane grzybkiem. Korpus wykonany jest jako spawany ze stali o podwyższonej wytrzymałości w gatunku P355, S355. Przy całkowicie otwartym zaworze kręcąc pokrętłem w lewo do oporu doprowadzenie czynnika do komory dławicy jest odcięte, umożliwia to wymianę uszczelnienia wrzeciona w zaworze będącym pod ciśnieniem. W przypadku gdzie nie jest wymagane częste otwieranie i zamykanie zaworu można zastosować zawory półhermetyczne z kołpakiem, gdzie kołpak szczelnie zakrywa górną część wrzeciona i dławik. Po odwróceniu kołpak można go użyć jako pokrętła. Dla zaworów o DN 10 – 200 mm – kierunek przepływu czynnika powinien być skierowany pod grzybek zaworu, natomiast dla zaworów o DN 250 i 300mm kierunek przepływu czynnika powinien być skierowany nad grzybek zaworu. Zawory o DN 250 i 300 mm są wyposażone w bocznikowe przewody z zaworem odciążającym.

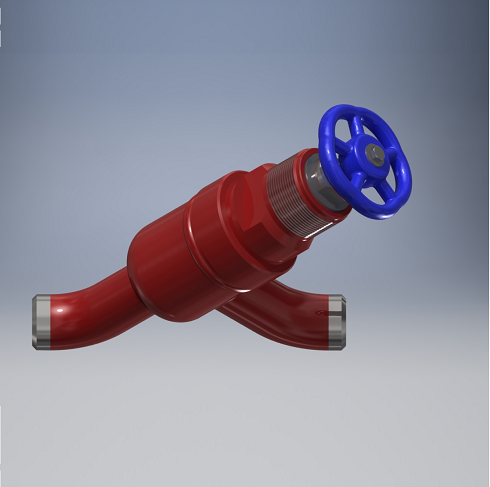

Zawór odcinający ZOPs - zdjęcie/przekrój

Zawór odcinający

ZOPs

Zawór odcinający ZOPs - schemat

Zawór odcinający

ZOPs

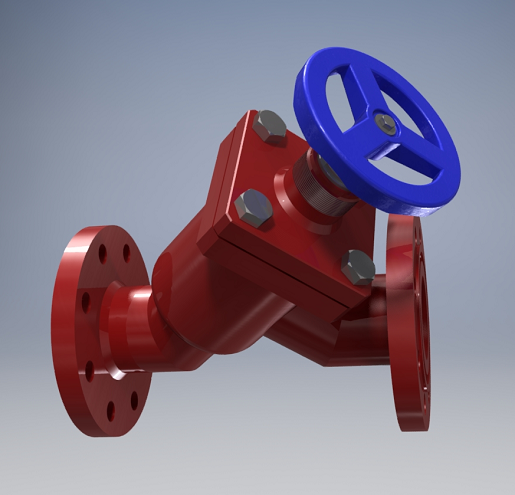

Zawór odcinający ZOPk - zdjęcie

Zawór odcinający

ZOPk

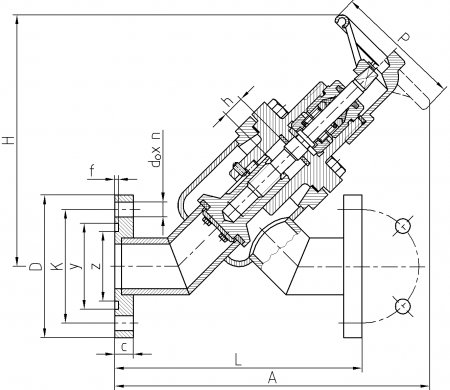

Zawór-odcinający_ZOPk_sch-e1426710738141

Zawór odcinający

ZOPk

Zawór odcinający ZOPb - zdjęcie/przekrój

Zawór odcinający

ZPOb

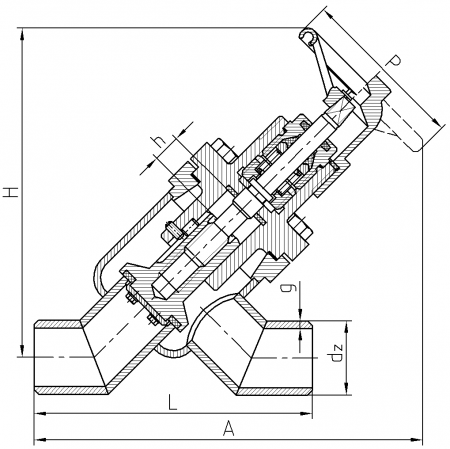

Zawór odcinający ZOPb - schemat

Zawór odcinający

ZOPb

Zawór odcinający ZOKs - zdjęcie/przekrój

Zawór odcinający

ZOKs

Zawór odcinający ZOKs - schemat

Zawór odcinający

ZOKs

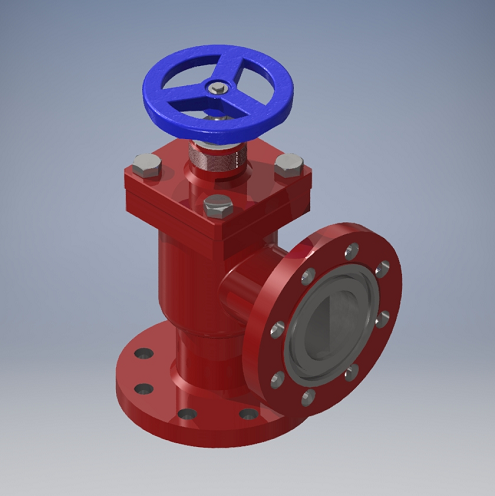

Zawór odcinający ZOKk - zdjęcie

Zawór odcinający

ZOKk

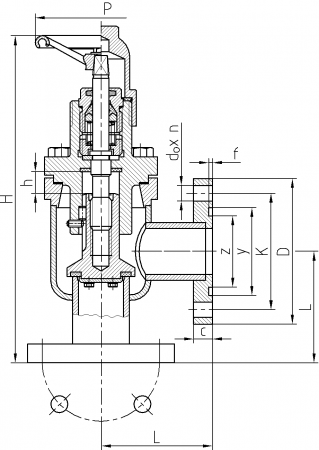

Zawór odcinający ZOKk - schemat

Zawór odcinający

ZOKk

Zawór odcinający ZOKb - zdjęcie/przekrój

Zawór odcinający

ZOKb

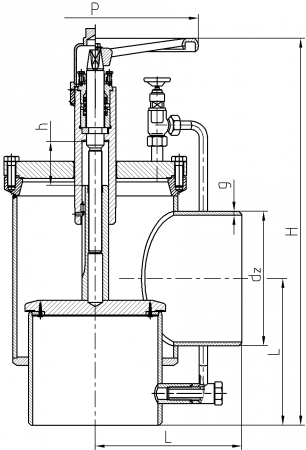

Zawór odcinający ZOKb - schemat

Zawór odcinający

ZOKb

Parametry pracy dla ZOPb 10-300, ZOKb 10-300:
– ciśnienie robocze 25 bar, zakres temperatur: – 40ºC / +150ºC

Parametry pracy dla ZOPk 10-300, ZOKk 10-300:
– ciśnienie robocze: 25 bar, zakres temperatur: – 40ºC / +150ºC

Parametry pracy dla ZOPs 10-20, ZOKs 10÷20:
– ciśnienie robocze 25 bar, zakres temperatur: – 40ºC / +150ºC

Czynnik roboczy: amoniak, freony, LPG, powietrze i inne gazy nie działające agresywnie w stosunku do materiałów konstrukcyjnych.
