Zawory regulacyjne wykonywane są w układzie przelotowym i kątowym w odmianie śrubunkowej, kołnierzowej i bezkołnierzowej. Zawory bezkołnierzowe posiadają króćce z rur o wymiarach wg PN-80/H-74219 oraz w wersji wg DIN 2448 oznaczone dodatkowo literą /D. Różnice wymiarów pokazują tabele. Wszystkie zawory regulacyjne posiadają wrzeciono nieprzesuwne. Szczelność zaworu w położeniu zamkniętym zapewniają uszczelki P.T.F.E. dociskane grzybkiem. Korpus wykonany jest jako spawany ze stali o podwyższonej wytrzymałości w gatunku P355, S355. Przy całkowicie otwartym zaworze kręcąc pokrętłem w lewo do oporu doprowadzenie czynnika do komory dławicy jest odcięte, umożliwia to wymianę uszczelnienia wrzeciona w zaworze będącym pod ciśnieniem. W przypadku gdzie nie jest wymagane częste otwieranie i zamykanie zaworu można zastosować zawory półhermetyczne z kołpakiem, gdzie kołpak szczelnie zakrywa górną część wrzeciona i dławik. Po odwróceniu kołpak można go użyć jako pokrętła.

Zawór regulacyjny ZR - zdjęcie

Zawór regulacyjny

ZR

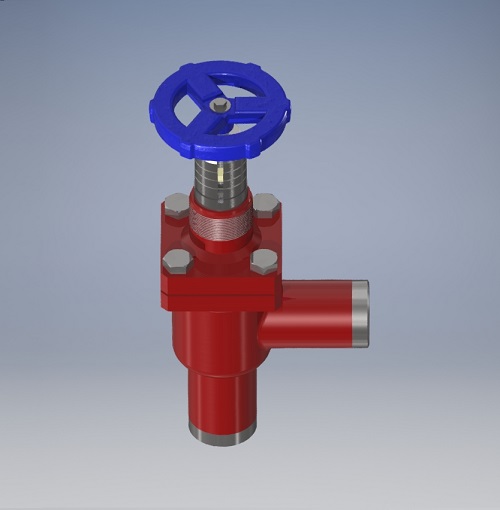

Zawór regulacyjny ZRKb - schemat

Zawór regulacyjny

ZRKb

Zawór regulacyjny ZRKk - schemat

Zawór regulacyjny

ZRKk

Zawór regulacyjny ZRKs - schemat

Zawór regulacyjny

ZRKs

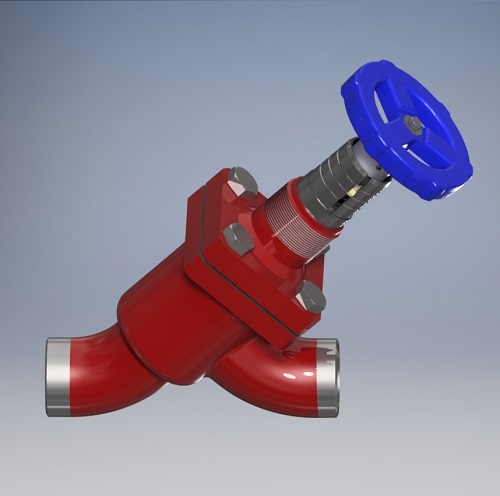

Zawór regulacyjny ZRPb - schemat

Zawór regulacyjny

ZRPb

Zawór regulacyjny ZRPk - schemat

Zawór regulacyjny

ZRPk

Zawór regulacyjny ZRPs - schemat

Zawór regulacyjny

ZRPs

Parametry pracy dla ZRPb 10-80, ZRKb 10-80:
ciśnienie robocze 25 bar, zakres temperatur: – 40ºC / +150ºC

Parametry pracy dla ZRPk 10-80, ZRKk 10-80:
ciśnienie robocze: 25 bar, zakres temperatur: – 40ºC / +150ºC

Parametry pracy dla ZRPs 10-20, ZRKs 10-20:
ciśnienie robocze 25 bar, zakres temperatur: – 40ºC / +150ºC

Czynnik roboczy: czynniki chłodnicze.
